Руководство по токарно-фрезерным станкам для цилиндров: как комбинированная обработка повышает эффективность цеха

Что делает токарно-фрезерный станок и почему он набирает популярность

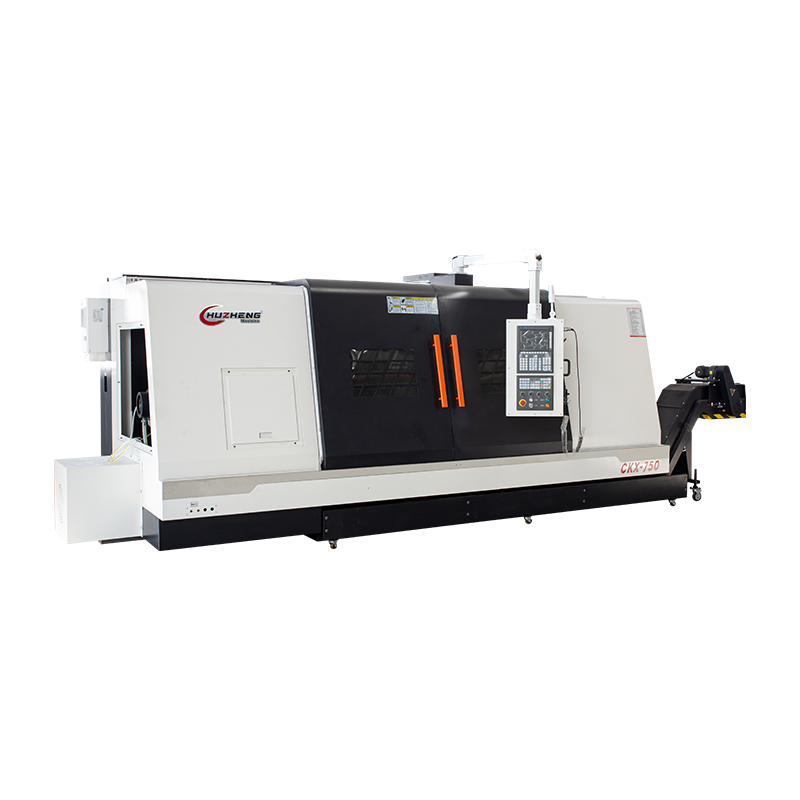

Цилиндрический токарно-фрезерный станок, часто называемый токарно-фрезерным центром, сочетает в себе возможности вращательного резания токарного станка с возможностями многоосного фрезерования обрабатывающего центра в едином интегрированном станке. Это позволяет придавать цилиндрической заготовке нужную форму, а также фрезеровать в ней лыски, пазы, отверстия и сложные контуры, не снимая деталь со станка и не перенося ее на отдельное оборудование. Традиционно изготовление сложной цилиндрической детали требовало перемещения заготовки между токарным станком для токарных операций и фрезерным станком для обработки второстепенных деталей. Этот процесс требует времени на настройку, потенциальных ошибок соосности и дополнительного риска при обращении. Комбинированный токарно-фрезерный станок с цилиндрическими цилиндрами исключает эти дополнительные шаги, выполняя обе операции за один установ, что значительно повышает точность и сокращает общее время производства.

Этот тип станков стал особенно ценным в отраслях, производящих сложные цилиндрические компоненты, такие как детали автомобильной трансмиссии, аэрокосмическая арматура, гидравлические цилиндры и прецизионные валы, где жесткие допуски и сложная геометрия делают обработку за один установ важным преимуществом.

Как совместная работа токарных и фрезерных операций

Понимание того, как эти два процесса обработки объединяются на одной платформе, помогает объяснить, почему токарно-фрезерные станки стали настолько ценными для производства сложных деталей.

Токарные операции главного шпинделя

Главный шпиндель вращает цилиндрическую заготовку относительно неподвижного или движущегося режущего инструмента, удаляя материал для создания основного круглого профиля, конусов, резьбы и канавок, которые определяют общую форму детали, как это делает обычный токарный станок.

Интеграция приводного инструмента и фрезерного шпинделя

После завершения токарных операций или, в некоторых случаях, одновременно, станок задействует приводной инструмент, представляющий собой вращающиеся инструменты, установленные на револьверной головке или отдельной фрезерной головке, для выполнения операций сверления, прорезания пазов или контурного фрезерования непосредственно на одной и той же заготовке без ее изменения положения.

Многоосная координация

Расширенный цилиндрические токарные и фрезерные станки использовать несколько управляемых осей, часто пять или более, что позволяет режущему инструменту приближаться к заготовке под разными углами и позволяет точно обрабатывать сложные элементы, такие как наклонные отверстия или криволинейные фрезерованные поверхности, за один установ.

Ключевые преимущества использования токарно-фрезерного станка по сравнению с отдельным оборудованием

Предприятия, которые инвестируют в комбинированный токарно-фрезерный станок с цилиндрическими цилиндрами, обычно видят измеримые улучшения в нескольких областях производства.

• Сокращение времени наладки, поскольку детали не нужно снимать и повторно фиксировать между операциями токарной и фрезерной обработки.
• Повышенная точность размеров, поскольку поддержание единой установки крепления исключает ошибки соосности, возникающие при перемещении деталей между станками.
• Снижение общих производственных затрат за счет сокращения рабочей силы, площади и времени цикла по сравнению с выполнением отдельных операций на токарных и фрезерных станках.
• Повышенная гибкость проектирования, позволяющая инженерам задавать детали более сложной геометрии, которые было бы сложно или дорого производить на обычных однопроцессных станках.
• Лучшая стабильность качества поверхности, поскольку деталь сохраняет одну и ту же исходную точку на протяжении всего процесса обработки.

Сравнение токарно-фрезерных станков с традиционными отдельными токарными и фрезерными станками

В таблице ниже показаны практические различия между использованием комбинированного токарно-фрезерного станка с цилиндрическим корпусом и токарной обточкой и фрезерованием как двумя отдельными процессами.

Ключевые характеристики, на которые следует обратить внимание при выборе токарно-фрезерного станка для цилиндров

Выбор подходящего токарно-фрезерного станка зависит от сложности изготавливаемых деталей и требуемого объема производства. Некоторые особенности могут существенно повлиять на производительность и универсальность машины.

Мощность шпинделя и диапазон скоростей

Соответствующая мощность шпинделя и широкий диапазон скоростей позволяют станку выполнять как тяжелые черновые резы во время токарной обработки, так и точные, высокоскоростные фрезерные операции, не жертвуя при этом производительностью ни в одном из процессов.

Производительность приводного инструмента

Количество и тип позиций приводного инструмента, доступных в револьверной головке, определяют, сколько различных операций фрезерования и сверления можно выполнить без смены инструмента вручную, что напрямую влияет на общее время цикла.

Система управления и программное обеспечение для программирования

Мощная система управления ЧПУ с интуитивно понятным программным обеспечением необходима для управления сложными траекториями движения инструмента, необходимыми при комбинированных токарных и фрезерных операциях, и может значительно сократить время программирования сложных деталей.

Распространенные отрасли промышленности и детали, изготавливаемые на токарно-фрезерных станках

Токарно-фрезерные станки с цилиндрами широко используются в отраслях, где требуются прецизионные цилиндрические детали с дополнительными функциями обработки. Производители автомобилей полагаются на эти станки при производстве сложных валов, шестерен и компонентов трансмиссии, для которых требуются как круглые профили, так и фрезерованные шпоночные или плоские пазы. Производители аэрокосмической отрасли используют токарно-фрезерные центры для производства легких конструкционных деталей и прецизионных крепежных изделий, требующих жестких допусков по множеству функций. Производители гидравлических и пневматических компонентов также в значительной степени зависят от этого оборудования при производстве цилиндров, корпусов клапанов и фитингов, в которых круглые отверстия сочетаются с фрезерованными отверстиями и элементами крепления за одну операцию обработки.

Рекомендации по техническому обслуживанию для обеспечения долгосрочной производительности машины

Поскольку токарно-фрезерный станок с цилиндрическими цилиндрами объединяет в себе несколько сложных систем, для поддержания его точной работы в течение длительного времени необходимо регулярное техническое обслуживание. Подшипники шпинделя и детали приводного инструмента следует проверять и смазывать в соответствии с графиками производителя, поскольку эти высокоточные детали подвергаются значительным механическим нагрузкам при совмещенных операциях. Поверхности направляющих и линейные направляющие нуждаются в регулярной очистке и смазке для поддержания точности позиционирования по всем осям машины. Держатели инструментов и револьверные механизмы индексации также следует периодически проверять, поскольку износ этих компонентов может привести к небольшим ошибкам позиционирования, которые усугубляются в сложных многофункциональных деталях.

Заключительные мысли об инвестировании в токарно-фрезерный станок для цилиндров

Токарно-фрезерный станок для цилиндров предлагает значительные преимущества цехам, производящим сложные цилиндрические детали, объединяя преимущества традиционных процессов токарной и фрезерной обработки в единой высокоточной производственной платформе. Понимая, как работают комбинированные токарно-фрезерные операции, оценивая ключевые характеристики станка, такие как мощность шпинделя и мощность приводного инструмента, а также сопоставляя инвестиции с повышением эффективности обработки за один установ, производители могут принять более обоснованное решение в отношении оборудования. При правильном обслуживании и квалифицированном программировании правильно выбранный токарно-фрезерный станок может значительно улучшить качество деталей и производительность производства на долгие годы.
