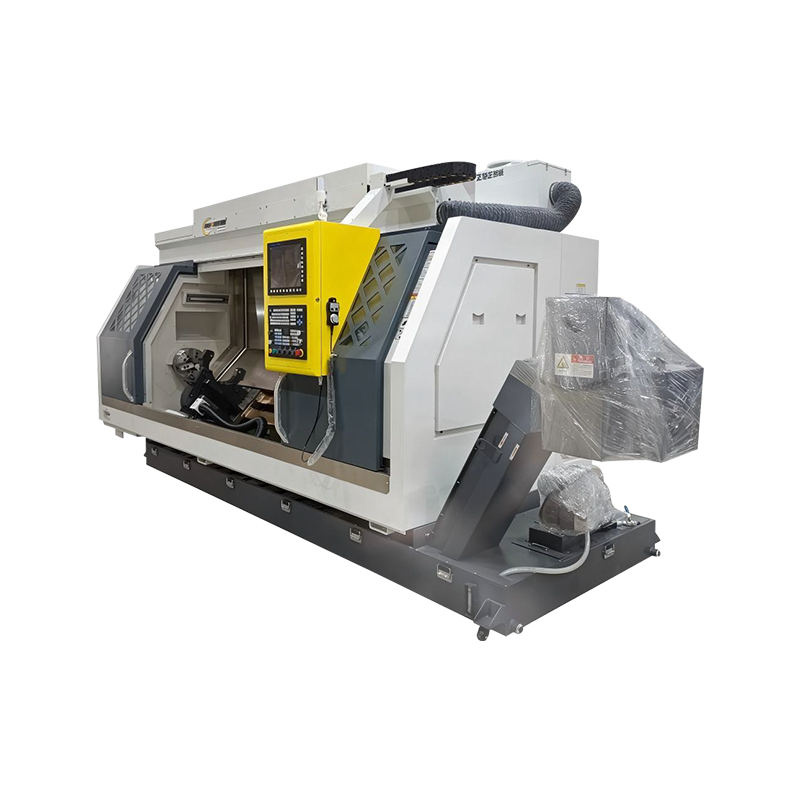

Серия CKD - стандартная модель двухшпиндельного токарно-фрезерного станка

Базовое введение

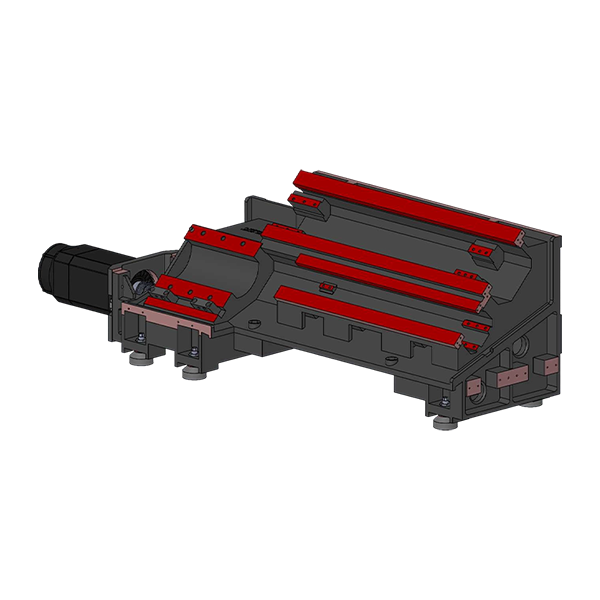

Имеет прочную базовую конструкцию с высокой жесткостью и высокой твердостью.
Оси Z и W имеют жесткую конструкцию рельса. Основание оснащено плотной и усиленной ребристой конструкцией, которая сохраняет оптимальную жесткость основания и наклонного основания. Это эффективно повышает грузоподъемность заготовки и динамическую горизонтальную точность заготовки.

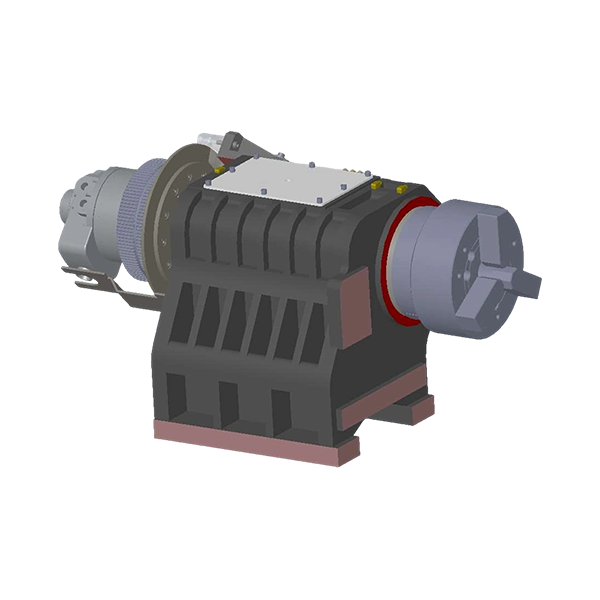

Головка шпинделя / Значение крутящего момента

Высокопроизводительный механический шпиндель
Передняя бабка имеет интегрированную закрытую конструкцию, что значительно повышает жесткость конструкции. Такая конструкция эффективно предотвращает влияние резонанса и термических изменений, тем самым повышая жесткость и стабильность операций резки.

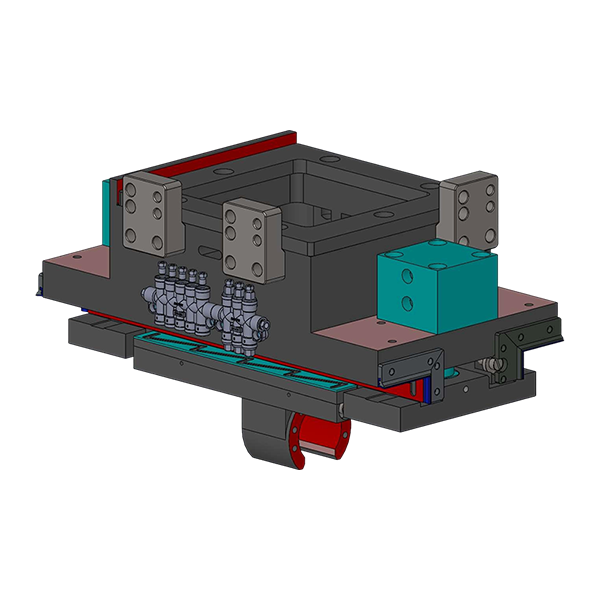

Седло

·Ось Y имеет двойную закаленную схему направляющих, что увеличивает эффективный пролет и обеспечивает оптимальную жесткость для подачи реза.
·Основание имеет конструкцию с очень большим пролетом поперечного сечения, что повышает эффективную поддержку и устойчивость при перемещении оси подачи седла влево и вправо.
·Основание оснащено устройством статической регулировки точности, которое эффективно устраняет провисание седла и крутильную деформацию по оси XZ, вызванные широким размахом закаленной направляющей, обеспечивая оптимальную прямолинейность для интерполированного движения по оси Y.

Компенсация по оси Y

·Ось X имеет конфигурацию с двумя жесткими направляющими, что увеличивает эффективный пролет и обеспечивает оптимальную жесткость для подачи реза.
·Треугольное скользящее основание имеет конструкцию поперечного сечения с очень большим пролетом, что повышает эффективную поддержку и устойчивость при перемещении оси подачи седла вверх и вниз.
· Устройство регулировки статической точности седла эффективно улучшает крутильную деформацию верхнего скользящего основания в осевом направлении XY, вызванную широким размахом жесткого рельса, обеспечивая оптимальную прямолинейность движения для компенсированной оси Y.

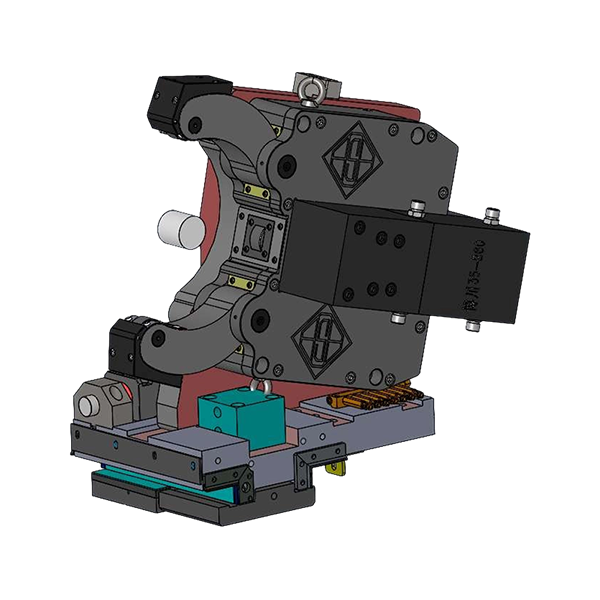

Силовая башня

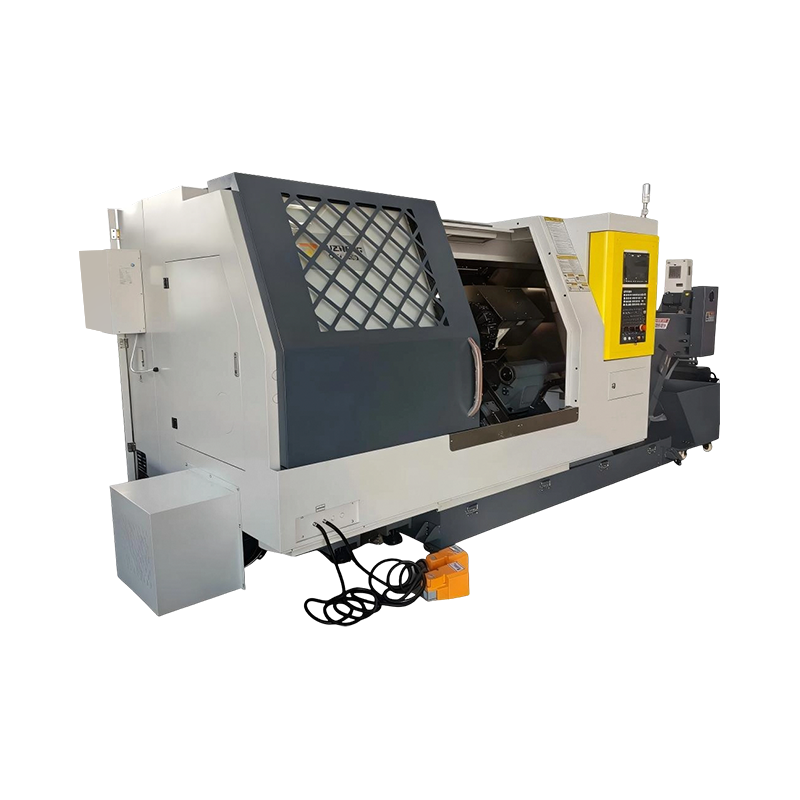

CKD550
·Конструкция верхнего ползуна с рельсами большого пролета увеличивает жесткость резания и значительно повышает устойчивость.
·Вращение револьверной головки контролируется серводвигателем, что обеспечивает быстрый и надежный выбор инструмента. В нем используется револьверная головка BMT55 с 12-позиционной конструкцией, что повышает производительность фрезерного станка интерполяционного типа по оси Y при работе в тяжелых условиях.

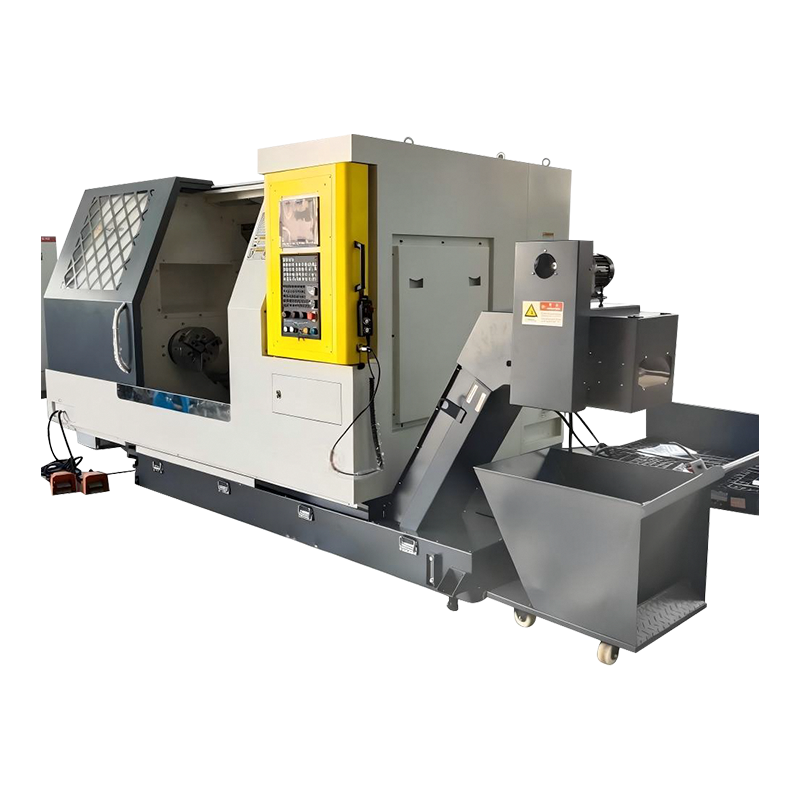

CKD750
·Конструкция верхнего ползуна с рельсами большого пролета увеличивает жесткость резания и значительно повышает устойчивость.
·Вращение револьверной головки контролируется серводвигателем, что обеспечивает быстрый и надежный выбор инструмента. В нем используется револьверная головка BMT65 с 12-позиционной конструкцией, что повышает производительность фрезерного станка интерполяции по оси Y при тяжелых условиях эксплуатации.

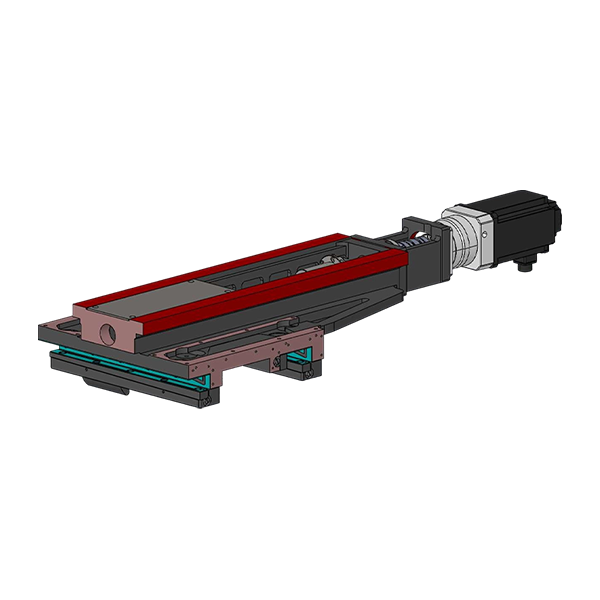

Задняя бабка

Ось W имеет двойную упрочненную схему направляющих, что увеличивает эффективный пролет и обеспечивает оптимальную жесткость подачи.

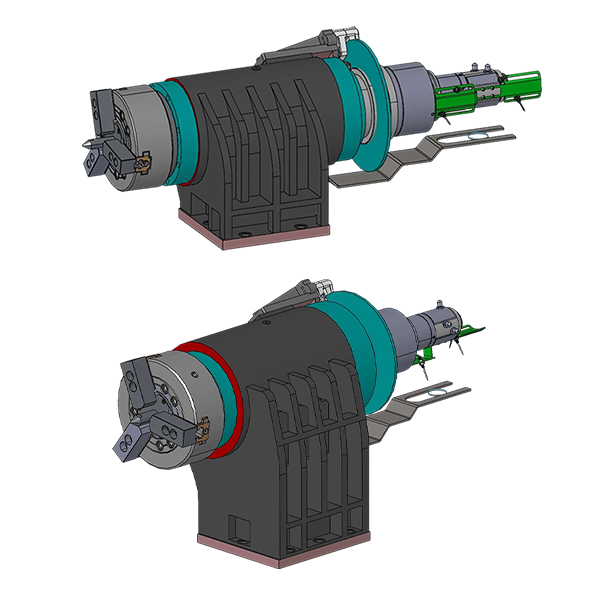

Электрический шпиндель

CKD550
· Вспомогательный шпиндель оси W представляет собой электрический шпиндель мощностью 235 Нм, эффективно улучшающий синхронное вращение основного и вспомогательного шпинделей, обеспечивая оптимальную жесткость подачи.
·Патрон A2-6 (10 дюймов), трехкулачковый зажим и выталкивающий штифт с двойным гидравлическим приводом, удобен для заготовок, требующих деталей типа выталкивающего штифта.

CKD750
· Вспомогательный шпиндель оси W представляет собой электрический шпиндель с крутящим моментом 350 Нм, эффективно улучшающий синхронное вращение основного и вспомогательного шпинделей, обеспечивая оптимальную жесткость подачи.
·Патрон A2-8 (12 дюймов), трехкулачковый зажим и выталкивающий штифт с двойным гидравлическим приводом, удобен для заготовок, требующих деталей типа выталкивающего штифта.

Центр отдыха

Центральный упор оси W следует за седлом оси Z, что эффективно улучшает синхронное вращение заготовок на основном и вспомогательном шпинделях.
