Что такое двухшпиндельный обрабатывающий центр и подходит ли он для вашего цеха?

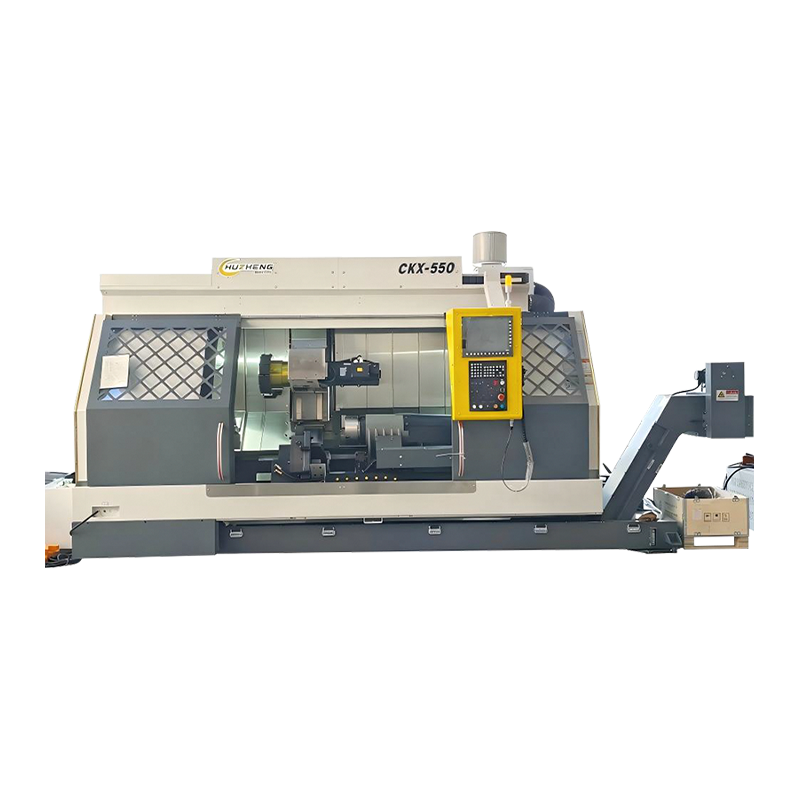

Что такое двухшпиндельный обрабатывающий центр?

Двухшпиндельный обрабатывающий центр — это станок с ЧПУ, оснащенный двумя независимыми шпинделями, каждый из которых способен удерживать и вращать режущий инструмент, установленными на одной платформе станка. В отличие от стандартного одношпиндельного обрабатывающего центра, где один шпиндель выполняет все операции резания последовательно, двухшпиндельный обрабатывающий центр позволяет обрабатывать две заготовки одновременно или позволяет обрабатывать одну заготовку с двух сторон или двумя разными инструментами одновременно, в зависимости от конфигурации станка.

Концепция проста: если один шпиндель производит одну деталь за цикл, два шпинделя, работающие параллельно, могут производить две детали одновременно, что эффективно удваивает производительность без пропорционального удвоения площадей, операторов или занимаемой площади. На практике реальный прирост производительности зависит от геометрии детали, степени одновременной работы обоих шпинделей и того, насколько хорошо станок интегрирован в производственную ячейку. Но при больших объемах работ с подходящими семействами деталей двухшпиндельные обрабатывающие центры с ЧПУ являются одним из самых мощных инструментов, доступных для сокращения времени цикла и стоимости детали.

Двухшпиндельные станки доступны в нескольких конфигурациях — с вертикальной и горизонтальной ориентацией, с фиксированным и независимо подвижным шпинделем, а также с различными уровнями синхронизации осей между двумя шпинделями. Каждая конфигурация подходит для различных типов деталей и производственных сценариев, поэтому перед принятием решения о покупке необходимо глубоко изучить варианты.

Как работает двухшпиндельный обрабатывающий центр

На машинном уровне двухшпиндельный обрабатывающий центр работает на тех же фундаментальных принципах ЧПУ, что и любой стандартный обрабатывающий центр — линейные оси с сервоприводом, устройство смены инструмента, система подачи СОЖ и контроллер ЧПУ — но с дополнительной сложностью одновременного управления двумя шпинделями и связанными с ними креплениями, инструментами и траекториями движения. Контроллер ЧПУ должен координировать движения обеих шпиндельных головок относительно соответствующих заготовок и гарантировать, что две операции обработки не мешают друг другу физически или динамически.

Синхронная и независимая работа шпинделя

В синхронизированном режиме оба шпинделя выполняют одинаковые траектории движения инструмента на одинаковых заготовках одновременно — одна программа ЧПУ управляет обоими шпинделями как зеркальным отображением или прямой копией. Это наиболее распространенный режим работы при крупносерийном производстве одинаковых деталей, таких как автомобильные компоненты, корпуса гидравлических клапанов или корпуса насосов. Время цикла на деталь по существу такое же, как и на одношпиндельном станке, но производительность удваивается, поскольку за цикл изготавливаются две детали.

В независимом режиме каждый шпиндель имеет свою собственную траекторию движения инструмента и может одновременно выполнять совершенно разные операции. Это полезно при обработке детали, требующей различных настроек — например, шпиндель 1 выполняет черновое фрезерование, а шпиндель 2 — чистовое расточку на ранее обработанной черновой заготовке — что позволяет станку эффективно работать как два станка в одном корпусе. Для независимой работы требуется контроллер, способный одновременно запускать две полностью отдельные программы ЧПУ, функция, доступная в современных высокопроизводительных системах ЧПУ, таких как многоканальные контроллеры Fanuc, Siemens и Mitsubishi.

Расположение шпиндельной головки

Физическое расположение двух шпинделей существенно различается в зависимости от конструкции станка. В двухшпиндельных конфигурациях с фиксированным шагом оба шпинделя устанавливаются на фиксированном расстоянии друг от друга на одной и той же отливке шпиндельной головки, разделяя все перемещения по осям. Это самая простая и жесткая конструкция, идеально подходящая для семейств деталей с постоянным расстоянием между элементами. Конструкции с переменным шагом позволяют регулировать расстояние между двумя шпинделями — вручную или под управлением ЧПУ — для соответствия различным расстояниям между деталями и компоновке приспособлений. Некоторые современные двухшпиндельные обрабатывающие центры с ЧПУ устанавливают каждый шпиндель на полностью независимых осях, давая каждому шпинделю собственное перемещение по осям X, Y и Z и позволяя выполнять совершенно разные операции с деталями, расположенными в любом месте в пределах их соответствующих рабочих диапазонов.

Двухшпиндельные вертикальные и горизонтальные обрабатывающие центры

Точно так же, как одношпиндельные обрабатывающие центры бывают вертикальной (VMC) и горизонтальной (HMC) конфигурации, двухшпиндельные станки доступны в обеих ориентациях — и выбор между ними имеет те же последствия, что и для одношпиндельных станков, усиленный дополнительной сложностью двух шпинделей.

Двухшпиндельные вертикальные обрабатывающие центры

В двухшпиндельном вертикальном обрабатывающем центре оба шпинделя направлены вниз, а заготовки закрепляются на горизонтальном столе внизу. Эта конфигурация интуитивно понятна для операторов, знакомых с обычными станками VMC, и хорошо подходит для плоских или призматических деталей, обработка которых требуется только с верхней стороны. Два шпинделя обычно располагаются рядом вдоль оси X, и наиболее распространенным является расположение с фиксированным шагом. Эвакуация стружки менее благоприятна, чем в горизонтальной конфигурации, поскольку стружка падает на заготовку и приспособление, что требует большего внимания к направлению подачи СОЖ и конструкции приспособления, чтобы предотвратить налипание стружки в критических зонах.

Двухшпиндельные горизонтальные обрабатывающие центры

Горизонтальный обрабатывающий центр с двумя шпинделями позиционирует оба шпинделя горизонтально, направляя их на заготовки, установленные на вертикальных поверхностях поддона. Горизонтальная ориентация имеет естественное преимущество в отношении падения стружки — сила тяжести уводит стружку из зоны резания вниз на конвейер для стружки, что особенно важно при крупносерийном производстве, где время цикла короткое, а удаление стружки напрямую влияет на качество поверхности и срок службы инструмента. Горизонтальные двухшпиндельные станки являются доминирующей конфигурацией при обработке автомобильных силовых агрегатов, где блоки двигателей, головки цилиндров, корпуса трансмиссии и аналогичные компоненты производятся в чрезвычайно больших объемах с жесткими допусками.

Реальный прирост производительности: что вы на самом деле получаете

Теоретическое удвоение производительности двухшпиндельного обрабатывающего центра звучит убедительно, но реальный прирост производительности во многом зависит от того, как станок применяется, запрограммирован и интегрирован. Вот честное объяснение того, откуда берутся выгоды и где есть ограничения.

Время цикла и пропускная способность

Когда оба шпинделя работают полностью синхронно при обработке одинаковых деталей, продуктивное время резки идентично одношпиндельному станку. Выигрыш заключается исключительно в производительности — за цикл изготавливаются две детали, а не одна, поэтому количество деталей, производимых за смену, удваивается, а время работы машины остается прежним. Для детали с временем цикла 4 минуты одношпиндельный станок производит 15 деталей в час. Тот же цикл на двухшпиндельном станке производит 30 деталей в час на той же площади и с тем же вниманием оператора.

Сокращение непроизводительного времени

Помимо времени исходного цикла, двухшпиндельные обрабатывающие центры сокращают долю непроизводительного времени — наладку, загрузку, разгрузку, проверку — по отношению к количеству производимых деталей. Загрузка двух заготовок в двойное приспособление занимает лишь немного больше времени, чем загрузка одной, поэтому время загрузки каждой детали сокращается примерно вдвое. Смена инструмента, циклы измерения и смена поддонов аналогичным образом амортизируются по двум частям, а не по одной, что значительно повышает общую эффективность оборудования (OEE) в условиях смешанного производства, средних и больших объемов.

Где выгоды ограничены

Не все операции приносят одинаковую пользу. Если один шпиндель завершает свою работу значительно быстрее, чем другой — из-за разной глубины резания, сложности элементов или длины траектории инструмента — более быстрый шпиндель простаивает, ожидая завершения другого, прежде чем цикл сможет завершиться и детали можно будет выгрузить. Эта проблема «несбалансированного цикла» снижает эффективный прирост пропускной способности ниже теоретического значения в 2 раза. Достижение сбалансированных циклов требует тщательного планирования процесса, иногда перераспределения функций между двумя шпинделями или регулировки параметров резания для выравнивания времени цикла. Для деталей с сильно асимметричным распределением элементов преимущества двухшпиндельной обработки могут быть ограничены, если станок не поддерживает полностью независимую работу.

Отрасли и области применения, в которых двухшпиндельные станки превосходны

Двухшпиндельные обрабатывающие центры не являются универсальным решением — они обеспечивают максимальную эффективность в конкретных производственных сценариях. Вот отрасли и типы деталей, в которых они постоянно демонстрируют высокую рентабельность инвестиций:

• Компоненты автомобильной трансмиссии: Блоки двигателей, головки цилиндров, крышки подшипников коленчатого вала, шатуны, корпуса трансмиссии и корпуса дифференциалов — это крупногабаритные, геометрически согласованные детали, которые идеально подходят для синхронизированной двухшпиндельной обработки. Крупные поставщики первого уровня и обрабатывающие линии OEM в значительной степени полагаются на двухшпиндельные горизонтальные обрабатывающие центры для этих компонентов.
• Гидравлика и пневматика: Корпуса клапанов, блоки коллекторов, торцевые крышки цилиндров и корпуса насосов обычно представляют собой призматические детали, обрабатываемые в средних и больших объемах с одинаковой геометрией — идеальное сочетание для двухшпиндельных станков VMC с автоматизацией палет.
• Компоненты медицинского оборудования: Компоненты ортопедических имплантатов, корпуса хирургических инструментов и корпуса имплантируемых устройств часто представляют собой небольшие прецизионные детали, производимые в умеренных объемах из титана или нержавеющей стали. Двухшпиндельная обработка значительно снижает стоимость детали в этих дорогостоящих и чувствительных к затратам приложениях.
• Аэрокосмические конструктивные элементы: Кронштейны, фитинги, ребра и компоненты крепежа, изготовленные из алюминия или титана, выигрывают от двухшпиндельной обработки, когда годовые объемы достаточны, чтобы оправдать специальную фиксацию для обоих шпинделей.
• Корпуса бытовой электроники: Алюминиевые корпуса, радиаторы и структурные рамы для электронных изделий производятся в очень больших объемах с одинаковой геометрией, что делает их хорошо подходящими для двухшпиндельных VMC, интегрированных в автоматизированные производственные линии.
• Генеральный подряд на механическую обработку: Мастерские, выполняющие повторяющиеся заказы на одно и то же семейство деталей, получают выгоду от двухшпиндельных станков, когда основная группа деталей может обрабатываться достаточно стабильно, чтобы оправдать инвестиции в приспособления, необходимые для двухшпиндельного производства.

Ключевые характеристики для сравнения при оценке двухшпиндельных обрабатывающих центров

При сравнении двухшпиндельных обрабатывающих центров с ЧПУ разных производителей стандартный набор спецификаций определяет производительность, возможности и пригодность для вашего применения. Вот что каждая спецификация означает на практике:

Рекомендации по выбору инструментов и креплений для двухшпиндельной обработки

Требования к инструментам и приспособлениям для двухшпиндельного обрабатывающего центра более сложны, чем для одношпиндельного станка, и недооценка этих инвестиций является распространенной ошибкой, которая задерживает окупаемость самого станка.

Соответствующие наборы инструментов

При работе в синхронном режиме оба шпинделя выполняют одни и те же траектории движения инструмента, используя одни и те же инструменты. Для обеспечения соответствия размеров двух деталей режущие инструменты в каждом шпинделе должны быть подобраны одинаково: одинаковые сплавы пластин, одинаковая геометрия инструмента, одинаковый допуск на биение и, в идеале, одинаковый срок службы инструмента. Изношенный инструмент в шпинделе 1 и новый инструмент в шпинделе 2 будут производить детали с разной чистотой поверхности и размерами. Дисциплинированное управление инструментом, включая замену парных инструментов и постоянное использование устройства предварительной настройки, имеет важное значение для поддержания качества деталей при двухшпиндельном производстве.

Двойные светильники и конструкция поддона

Для одновременной обработки двух деталей требуется два комплекта крепления — либо два независимых приспособления на одном поддоне, либо два отдельных поддона, загруженных в систему смены поддонов. Конструкция приспособления должна точно располагать каждую заготовку на правильном расстоянии в соответствии с шагом шпинделя, жестко удерживать детали от сил резания со стороны обоих шпинделей одновременно и обеспечивать легкую, повторяемую загрузку и разгрузку. Обычно используются модульные системы креплений от таких поставщиков, как Schunk, Lang, Vischer & Bolli или Jergens, поскольку они позволяют быстро адаптироваться к различным семействам деталей, не создавая с нуля специальные приспособления для каждой работы.

Общие и независимые журналы по инструментам

Некоторые двухшпиндельные обрабатывающие центры используют один инструментальный магазин между обоими шпинделями, при этом устройство смены инструмента отвечает за направление инструментов на правильный шпиндель. Это упрощает аппаратное обеспечение магазина, но может создать узкие места при смене инструмента, если оба шпинделя должны заменять инструменты одновременно. Станки с независимыми магазинами — по одному на каждый шпиндель — устраняют это ограничение и позволяют полностью асинхронную смену инструмента, что особенно важно в независимом режиме работы, когда два шпинделя могут находиться в разных точках своих соответствующих программ.

Анализ затрат: стоит ли вкладывать средства в двухшпиндельный обрабатывающий центр?

Двухшпиндельный обрабатывающий центр с ЧПУ обычно стоит на 30–70 % дороже, чем сопоставимый одношпиндельный станок, в зависимости от конфигурации, независимости шпинделя и интеграции автоматизации. Обоснование этой премии должно быть основано на реалистичном анализе ваших производственных потребностей, а не только на теоретическом множителе производительности.

• Порог громкости: Инвестиции в приспособления, время программирования и технологические разработки, необходимые для запуска двух частей, окупаются только при превышении определенного годового объема. Грубо говоря, детали, выпускаемые менее чем 500–1000 штук в год, могут не обеспечить достаточной экономии, чтобы оправдать дополнительную сложность. Сильными кандидатами являются крупносерийные детали, выпускаемые десятками тысяч штук в год.
• Экономия площади: Один двухшпиндельный станок, производящий 30 деталей в час, занимает гораздо меньше площади, чем два одношпиндельных станка, производящие ту же производительность. В учреждениях, где площадь помещения является ограничением, одно это может оправдать инвестиции.
• Сокращение рабочей силы: Один оператор может управлять одним двухшпиндельным станком вместо контроля над двумя отдельными станками, что напрямую снижает трудозатраты на каждую деталь и освобождает операторов для деятельности, добавляющей ценность.
• Энергоэффективность: Работа одного двухшпиндельного станка потребляет меньше энергии, чем двух одношпиндельных станков с одинаковой производительностью, поскольку запуск шпинделя, насосы охлаждающей жидкости, конвейеры для стружки и системы управления являются общими.
• Срок окупаемости: Для хорошо подобранных приложений период окупаемости составляет 18–36 месяцев, когда машина работает в две или три смены в день. Неподходящее оборудование, низкая загрузка или частая смена рабочих мест могут привести к тому, что окупаемость предприятия превысит пять лет.

Ведущие производители двухшпиндельных обрабатывающих центров

Несколько производителей станков завоевали прочную репутацию на рынке двухшпиндельных обрабатывающих центров, каждый из которых имеет свои сильные стороны с точки зрения вариантов конфигурации, уровня точности и целевых отраслей. При оценке поставщиков учитывайте не только технические характеристики машины, но также наличие технической поддержки, запасных частей и местного обслуживания.

• Группа компаний Chiron (Германия): Специализируется на высокоскоростных двухшпиндельных вертикальных обрабатывающих центрах с фиксированным и переменным шагом, широко используемых в автомобильной и медицинской промышленности. Известен очень быстрой сменой инструмента и высокой точностью.
• Мазак (Япония/США): Предлагает конфигурации с двумя шпинделями в сериях VARIAXIS и HCN, с мощными многоканальными возможностями ЧПУ и возможностями автоматизации поддонов для гибких производственных систем.
• Макино (Япония): Горизонтальные обрабатывающие центры серии А с двумя шпинделями являются эталонными станками для обработки автомобильных силовых агрегатов, известными своей жесткостью, термической стабильностью и точностью.
• Grob Systems (Германия/США): Производит узкоспециализированные двухшпиндельные 4- и 5-осевые обрабатывающие центры для силовых агрегатов и конструкционных компонентов аэрокосмической отрасли с глубокой интеграцией в системы автоматизированных линий.
• Brother Industries (Япония): Двухшпиндельные резьбонарезные центры серии Speedio и компактные станки VMC популярны для высокоскоростной обработки мелких деталей в электронике и производстве прецизионных компонентов.
• Дусан (Южная Корея): Предлагает двухшпиндельные горизонтальные обрабатывающие центры серий DNM и DCM, предоставляя конкурентоспособный вариант для средних объемов автомобильной и общепромышленной эксплуатации.
