Токарно-фрезерный станок для валов: что это такое и как выбрать подходящий для вашего цеха

Что на самом деле делает токарно-фрезерный станок

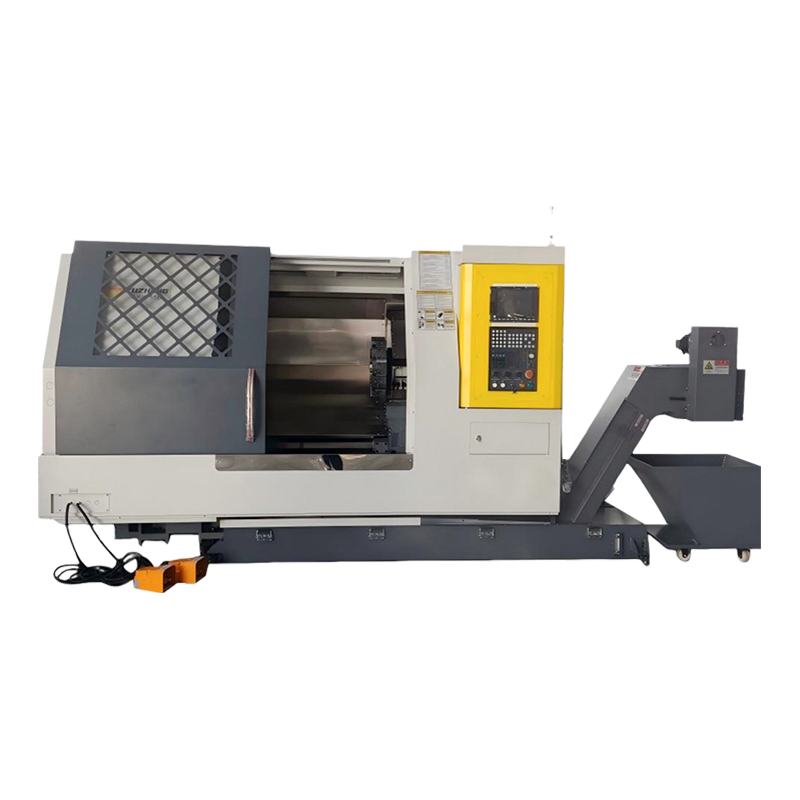

Токарно-фрезерный станок — это комбинированный станок, предназначенный для выполнения как токарных, так и фрезерных операций на цилиндрических заготовках, чаще всего валах, без необходимости перемещения детали между отдельными станками. При токарной обработке материал удаляется путем вращения заготовки против неподвижного режущего инструмента, создавая круглые, симметричные элементы, такие как диаметры, конусы и резьба. С другой стороны, при фрезеровании используется вращающийся режущий инструмент для удаления материала с неподвижной или индексированной заготовки, что позволяет добавлять к одному и тому же валу лыски, шпоночные канавки, отверстия и другие несимметричные элементы.

Объединение этих двух процессов на одном станке имеет большое значение для производства валов, поскольку многим валам необходимы как круглые детали, так и второстепенные детали, такие как шпоночные канавки или лыски, чтобы правильно функционировать при конечном применении. Традиционно это означало сначала обработку вала на токарном станке, а затем передачу его на фрезерный станок для дополнительной обработки, что приводило к увеличению времени наладки, рискам при обращении и возможным ошибкам соосности. Комбинированный токарно-фрезерный станок устраняет большую часть этой проблемы, удерживая деталь в одном месте на протяжении всей последовательности обработки.

Ключевые преимущества объединения токарной и фрезерной обработки в одну установку

Цехи, которые переходят от отдельных токарных и фрезерных операций к комбинированной обработке валов, обычно отмечают улучшения сразу в нескольких областях, особенно при производстве валов в умеренных и больших объемах.

• Повышенная точность: сохранение фиксации вала за одну установку исключает ошибки соосности, возникающие из-за повторного зажима детали между станками.
• Сокращение времени цикла: исключение этапа переноса между токарным станком и фрезерным станком значительно сокращает общее время производства каждой детали.
• Снижение трудозатрат: один оператор может управлять всей последовательностью обработки, а не координировать передачу данных между двумя станками.
• Меньший процент брака: меньшее количество этапов обработки означает меньшую вероятность повреждения или смещения, которые могут испортить частично обработанный вал.
• Меньшая площадь цеха: одна комбинированная машина может занимать меньше места, чем две отдельные специализированные машины.

Ключевые характеристики, на которые следует обратить внимание при выборе машины

Мощность шпинделя и диапазон скоростей

Шпинделю требуется достаточная мощность и соответствующий диапазон скоростей, чтобы выполнять как тяжелые черновые резы во время токарной обработки, так и более тонкие, часто более быстрые движения, необходимые для операций фрезерования. Производители, работающие с более твердыми материалами, такими как легированная сталь или нержавеющая сталь, должны уделять особое внимание номинальному крутящему моменту шпинделя, чтобы избежать застревания во время сложной резки.

Возможности приводного инструмента

Приводной инструмент позволяет станку приводить в движение вращающиеся режущие инструменты, такие как концевые фрезы или сверла, непосредственно на револьверной головке или инструментальной станции, в то время как главный шпиндель удерживает заготовку. Именно эта возможность на самом деле позволяет выполнять фрезерные операции на том, что в противном случае было бы стандартным токарным центром, поэтому подтверждение характеристик приводного инструмента имеет важное значение при оценке комбинированного станка.

Система управления и гибкость программирования

Поскольку эти станки координируют траектории как токарных, так и фрезерных операций, система управления должна поддерживать многоосное программирование, которое может плавно переключаться между двумя типами операций. Более интуитивно понятный интерфейс управления также сокращает время программирования и сокращает время обучения операторов, переходящих с одноцелевых машин.

Сравнение конфигураций машин для различных производственных нужд

Не каждому цеху необходим одинаковый уровень возможностей, а соответствие конфигурации машины реальным производственным требованиям позволяет избежать необходимости платить за функции, которые не будут использоваться. В таблице ниже показаны распространенные конфигурации и указано, где каждая из них подходит лучше всего.

Общие характеристики валов, производимых на этих машинах

Понимание диапазона функций, которые может производить комбинированный токарно-фрезерный станок, помогает понять, почему так много предприятий полагаются на них при производстве валов. Для одного вала может потребоваться последовательное выполнение нескольких таких операций, не покидая исходного крепления.

• Обточенные диаметры и заплечики седел подшипников и сопрягаемых компонентов
• Резьбовые секции для крепежа, муфт или регулировочных механизмов.
• Шпоночные канавки и лыски, профрезерованные непосредственно на валу для передачи крутящего момента.
• Просверленные отверстия для штифтов, смазочных каналов или крепежных деталей.
• Радиальные пазы или шлицы для зацепления шестерни и муфты.

Методы технического обслуживания, обеспечивающие постоянную точность

Поскольку эти машины объединяют два ресурсоемких процесса на одной платформе, их правильное обслуживание имеет большее значение, чем для одноцелевой машины. Регулярный осмотр шпинделя является одной из наиболее важных процедур, поскольку как токарные, так и фрезерные операции оказывают значительную нагрузку на подшипники шпинделя, а любой возникающий люфт или вибрация могут повлиять на точность обоих процессов.

Поверхности направляющих и линейные направляющие следует проверять и смазывать согласно графику производителя, поскольку сухие или загрязненные направляющие приводят к ошибкам позиционирования, которые проявляются в несоответствии размеров готовых валов. Техническое обслуживание системы СОЖ также заслуживает внимания, поскольку на комбинированных станках СОЖ часто используется как при токарной, так и при фрезерной обработке с приводным инструментом, а засорение сопел или ухудшение качества СОЖ могут повлиять на срок службы инструмента и чистоту поверхности на обеих сторонах процесса.

Наконец, периодические проверки калибровки с использованием тестовых стержней или прецизионных датчиков помогают подтвердить, что оси точения и фрезерования станка остаются правильно выровненными относительно друг друга. Поскольку вся ценность комбинированной машины зависит от соблюдения этой центровки, пропуск проверок калибровки является одним из самых быстрых способов потерять преимущество в точности, которое эти машины призваны обеспечить.

Заключительные мысли об инвестировании в комбинированное решение для обработки валов

A вал токарно-фрезерный станок предлагает практический способ повысить точность, сократить время цикла и упростить производство для цехов, которые регулярно производят валы как с круглыми, так и с второстепенными деталями. Выбор правильной конфигурации для вашего объема производства, пристальное внимание к характеристикам шпинделя и приводного инструмента, а также соблюдение четкого режима технического обслуживания — все это играет роль в получении долгосрочной выгоды от этого типа оборудования. Для цехов, производящих валы в значительных объемах, инвестиции в комбинированный станок часто окупаются за счет более быстрого выполнения работ и более стабильного качества деталей.
