Что такое токарно-фрезерный композитный центр и нужен ли он вашему цеху?

Что такое токарно-фрезерный композитный центр?

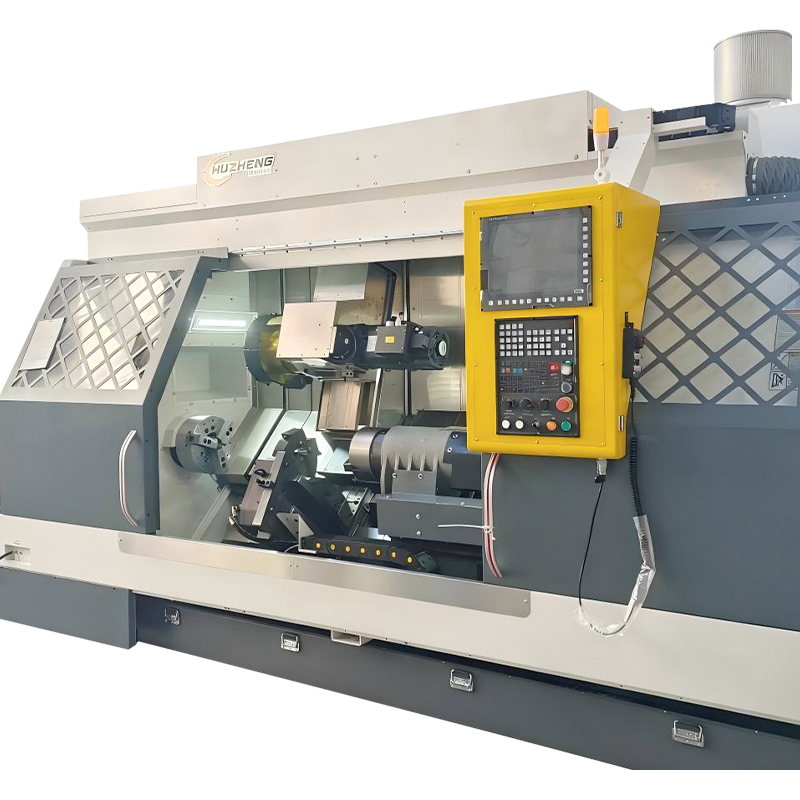

Композитный токарно-фрезерный центр для обработки валов — это станок с ЧПУ, созданный специально для обработки деталей типа вала, которые требуют как вращательных, так и невращательных элементов, обрабатываемых за один установ. Валы по своей сути имеют цилиндрическую форму, но реальные компоненты валов редко остаются такими простыми — им часто требуются шпоночные пазы, лыски, поперечные отверстия или наклонные отверстия, вырезанные в них поверх обточенных диаметров, конусов и резьбы. Композитный центр сочетает в себе вращающийся шпиндель для токарных операций и фрезерную головку с приводом, что позволяет выполнять оба процесса на одном станке без перемещения детали.

Традиционная альтернатива — обточка вала на токарном станке с последующей передачей его на отдельный фрезерный станок для обработки второстепенных деталей — требует дополнительных манипуляций, дополнительного времени на настройку и риска накопления ошибок позиционирования каждый раз при повторном зажиме детали. Центр для точения и фрезерования валов полностью исключает эту передачу, обрабатывая всю геометрию детали за один цикл зажима.

Как токарная и фрезерная обработка работают вместе на одном станке

Понимание того, как сочетаются эти два процесса, помогает объяснить, почему центры композитных материалов стоят инвестиций в правильный вид производства.

Токарная обработка: формирование цилиндрического тела

На этапе токарной обработки вал вращается с высокой скоростью, в то время как стационарный режущий инструмент удаляет материал для создания цилиндрических диаметров, конусов, канавок и резьбы. Это тот же фундаментальный процесс, который используется на стандартном токарном станке с ЧПУ, и именно он определяет размеры и концентричность сердечника вала.

Фрезерование: добавление невращательных элементов

Как только цилиндрический корпус поворачивается, фрезерный шпиндель включается и вырезает детали, которые не симметричны вокруг оси вала — шпоночные канавки, лыски, поперечно просверленные отверстия или шлицы. В составном центре этот фрезерный шпиндель обычно перемещается по оси C (поворотная индексация заготовки), а часто и по оси Y, что позволяет выполнять фрезерование и сверление со смещением от центра без необходимости изменения положения детали.

Комплексная обработка

Поскольку оба процесса используют одну и ту же точку зажима и опорную точку, детали, вырезаемые во время фрезерования, остаются идеально совмещенными с диаметрами и элементами, вырезаемыми во время токарной обработки. Это особенно ценно для деталей, в которых концентричность и точность позиционирования между деталями напрямую влияют на работу вала при конечном применении.

Ключевые преимущества по сравнению с отдельными токарными и фрезерными операциями

Цеха, которые переходят с рабочего процесса с двумя машинами на композитный центр точения и фрезерования валов обычно видят преимущества в нескольких областях производства:

• Сокращение времени цикла, поскольку деталь не нужно выгружать, транспортировать и переустанавливать между операциями.
• Улучшенная концентричность и точность позиционирования, поскольку все элементы относятся к одному и тому же оригинальному зажиму.
• Снижение трудозатрат, поскольку один оператор, управляющий одной машиной, заменяет рабочий процесс на двух станциях.
• В целом требуется меньше площади по сравнению с размещением отдельного токарного и фрезерного станка.
• Меньше бракованных деталей из-за ошибок при обращении, поскольку вал реже перемещается во время производства.

Эти преимущества усугубляются при крупносерийном производстве, когда на одной и той же машине необходимо часто переключаться между валами различной геометрии без длительных задержек при переналадке.

Типовые детали вала, изготовленные на композитном центре

Композитные центры для точения и фрезерования валов широко используются в отраслях, где пересекаются точность, симметрия вращения и вторичные обрабатываемые элементы. Общие примеры включают в себя:

Общим для этих деталей является цилиндрическая геометрия сердечника в сочетании с элементами — шпоночными канавками, поперечными отверстиями, гранями или шлицами — которые требуют фрезерования в точном соответствии с точеными поверхностями.

Когда композитный центр стоит инвестиций

Композитный токарно-фрезерный центр не является автоматически правильным выбором для каждого цеха или каждой детали. Решение о том, имеет ли это смысл, сводится к нескольким практическим вопросам.

Сколько фрезерования на самом деле нужно этой детали?

Если операции фрезерования составляют значительную долю от общего времени обработки (обычно около 30% и более), то композитный центр начинает окупаться за счет сокращения времени на обработку и настройку. Если для вала требуется только простая шпоночная канавка или одно поперечное отверстие, токарный центр с базовым механизированным держателем инструмента может оказаться более экономичным.

Каков производственный микс?

Предприятия, выпускающие небольшие партии валов весьма разнообразной и сложной геометрии, больше всего выигрывают от композитных центров, поскольку сокращение времени на переналадку быстро складывается из-за частых переналадок. При очень больших объемах производства простых валов использование специального токарного центра в сочетании с устройством подачи прутка часто позволяет снизить стоимость детали.

Может ли магазин поддержать дополнительную сложность?

Центры композитных материалов требуют большего от инструментов, CAM-программирования и управления столкновениями, чем от отдельного токарного станка или фрезерного станка. Предприятиям, рассматривающим возможность перехода, следует учитывать, есть ли у них опыт программирования и цепочка поставок инструментов, чтобы поддерживать работу станка на полную мощность, а не использовать его в качестве дорогого стандартного токарного станка.

Ключевые характеристики, которые следует оценить перед покупкой

При сравнении композитных станков для точения и фрезерования валов от разных производителей некоторые характеристики имеют большее значение, чем количество осей в заголовке:

• Конфигурация шпинделя — оснащен ли станок одним токарным шпинделем с фрезерным приспособлением или двумя шпинделями с возможностью независимого фрезерования.
• Возможность работы по осям C и Y — необходима для фрезерования со смещением от центра, нарезания шпоночных пазов и сверления под углом без изменения положения вала.
• Максимальная длина и диаметр вала, который может выдержать машина, включая люнет для более длинных и тонких валов.
• Показатели повторяемости и точности позиционирования, которые напрямую влияют на концентричность между токарными и фрезерованными деталями.
• Производительность и скорость устройства смены инструмента, поскольку сложная геометрия вала часто требует частой замены инструмента в течение одного цикла.

Сопоставление этих характеристик с фактической геометрией вала, а не выбор на основе наиболее многофункциональной доступной модели, определяет, обеспечит ли машина подлинную окупаемость инвестиций.
